- 東大阪ブランド認定製品
- 特許取得済 2110465号
- 特許取得済 2122868号
- 商法登録済 6195864号
自然冷却
クーリングコイル
無風の自然冷却なので素材が痛まず、新鮮さで長く勝負できる、業界信頼度No1。
デザイン・仕様は製品向上の為、予告なく変更する場合が御座いますのでご了承下さい。
※現在PDFは刷新中な為、正しい情報はWebをご参照ください。
自然冷却クーリングコイル
3つのポイント
-
01
- 安心冷蔵
- 通常の冷却器は、除霜時に冷却を停止して、ヒーター又はホットガスで除霜を行います。 その為、 除霜時に 冷蔵庫内温度は必ず上昇します。 商品の表面温度を上昇させる為、雑菌、 バクテリアが増殖します。
当社の自然冷却クーリングコイルは、分割除霜 冷却方式 (特許)により、除霜時にも片側冷却を行い 庫内温度は24時間365日) 一定の温度に保持する事が出来ます。
-
02
- 乾燥 (目減り)、変色の激減冷蔵
- 通常の冷却器(ブロアーコイル)と異なり、当社の冷却器は、 庫内空気を強制的に循環させない、 自然対流式 の冷却器です。 通常の冷却器の数倍の冷却面積が有り、 庫内の湿度を高く保持する事が出来ます。
それにより乾燥 (目減り) の少ない貯蔵が出来ます。 又、 自然対流方式により、 商品にあたる空気量が少なく 変色も少なくなります。 (特に精肉、等)
-
03
- 無騒音、省エネルギー冷蔵
- 通常の冷却器(ブロアーコイル)は、除霜時以外の一日20時間以上ファンモーターが回っています。 夜間は特に、 気になる騒音です。 当社の自然冷却クーリングコイルは、ファンモーター等の電動機部分が 有りません。 まったくの無騒音で省エネルギーが計れます。
| 機種名/型式 | NCC-08H | NCC-10H | NCC-11H | NCC-14H | NCC-15H | |
|---|---|---|---|---|---|---|
| 使用庫内温度 | +2℃ 〜 -2℃ | |||||
| 冷凍能力（T,D13℃）（kW） | 1.86 | 2.33 | 2.8 | 2.91 | 3.6 | |
| 冷却面積（㎡） | 18 | 22.4 | 27.0 | 27.8 | 34.8 | |
| フィンピッチ（mm） | 16 | |||||
| 除霜ヒーター | 本体（kW） | １.6（1.2+0.8） | 2.0（1.2+0.8） | 2.4（1.2+1.2） | 2.4（1.2+1.2） | 3.0（1.8+1.2） |
| ドレンパン（kW） | 0.44（0.22+0.22） | 0.55（0.33+0.22） | 0.66（0.33+0.33） | 0.66（0.33+0.33） | 0.83（0.5+0.33） | |
| 消費電力（kW） | 2.04 | 2.55 | 3.06 | 3.06 | 3.83 | |
| 寸法（m/m） | B（取付寸法） | 1.240 | 1.240 | 1.240 | 1.840 | 1.840 |
| M | 140 | 140 | 140 | 140 | 140 | |
| N | 70 | 70 | 70 | 70 | 70 | |
| D | 40 | 40 | 40 | 40 | 40 | |
| L | 1.250 | 1.250 | 1.250 | 2.050 | 2.050 | |
| H | 270 | 270 | 270 | 270 | 270 | |
| H | 220 | 220 | 220 | 220 | 220 | |
| 配管寸法 | 冷却器入口（m/m） | 12.7 | ||||
| 冷却器出口（m/m） | 15.88 | |||||
| 外部均圧管（m/m） | 6.35 | |||||
| 排水管（A） | 25 | |||||
| 外装 | ステンレス、アルミ、防熱付ドレンパン | |||||
| 通用坪数（標準）（坪） | 0.5〜1.0 | 1.0〜1.5 | 1.5 | 1.5 | 1.5〜2.0 | |
| 通用冷凍機（kW） | 0.75 | 0.75〜1.5 | 1.5 | 1.5 | 1.5〜2.2 | |
| 製品重量（kg） | 32 | 39 | 46 | 45 | 57 | |

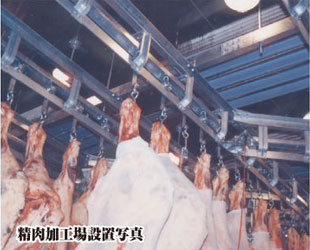

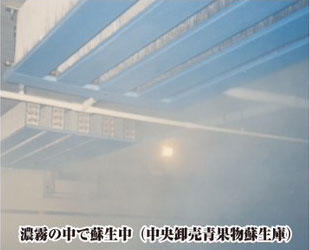

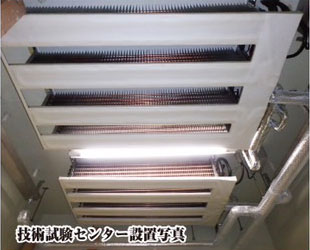

施工事例
- 東大阪ブランド認定製品
- 特許取得済 6801857号
- 商法登録済 6466392号
ナチュラルドライ
天然素材の旨味を最大限に生かす乾燥方式“自然冷風乾燥機”。
特許技術の湿度コントロールにより、いつでも均一に短時間で衛生的な自家製干物が美味しく仕上がります。
デザイン・仕様は製品向上の為、予告なく変更する場合が御座いますのでご了承下さい。
NDA-1HP

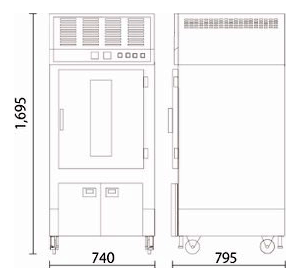

- 機械寸法
※現在PDFは刷新中な為、正しい情報はWebをご参照ください。
ナチュラルドライ
7つのポイント
-
01
- 脅威の節電パフォーマンス
- 電気ヒーターを一切使用していない冷風乾燥機です。
従来の他メーカー冷風乾燥機より約40％以上の節電と
約70%以上の排熱量削減を実現しました。
-
02
- 短時間乾燥
- 庫内の冷風をまんべんなく乾燥させることで短時間で乾燥ができます。
1日に2〜3回転の生産が可能です。
-
03
- やわらか乾燥
- 特許第6801857号の乾燥方式は電気ヒーターを使用しないため、高温による品質低下や紫外線による酸化がありません。
魚の中心部と表面を同時に乾燥させることで、柔らかく身離れもよく美味しくムラなく良質に仕上がります。
-
04
- スタイリッシュな
コンパクトボディ - コンパクトボディで設置場所を選びません。モダンな艶消しブラックで店の雰囲気を壊しません。
オール艶消しブラック製やステンレスを使ったツートンの2色展開です。
- スタイリッシュな
-
05
- オゾン乾燥
- オゾンを入れることで、庫内の雑菌の繁殖が抑制され生臭さも軽減されます。
-
06
- クリーン清掃
- 棚網と中網が取り外すことができるため、清掃が簡単で庫内を清潔に保てます。
-
07
- 魅せる販売
- スーパーマーケット・百貨店・道の駅・魚専門店・居酒屋・加工場直売店などで幅広く活躍しています。キャスター可動式なので、移動のある催事にも大変便利です。商品をセットして嬉しい単純作業。
| 型式 | NDA-1HP | |
|---|---|---|
| 外形寸法（mm） | 開口 | 740 |
| 奥行 | 795 | |
| 高さ | 1695 | |
| 電源 | AC200V | |
| 消費電力（50/60hz） | 914W/924W | |
| 柵段数 | 13段 | |
| 柵アミ法（幅×奥） | 440×440 | |
| 重量 | 約170kg | |
| 一回収納量 | 約60〜80枚（平均的なアジの大きさ） | |
超低温冷風発生機
ユー・エフ・クーラー
マイナス30℃の超低音を圧縮空気で連続供給。
内臓ドライヤーと別に熱交換機の中で除湿と冷却を同時に行うシステムを開発（特許申請中）
工場内既設エアーラインを利用して対象物の直接冷却、また冷却ラインへの冷風供給が行えます。
デザイン・仕様は製品向上の為、予告なく変更する場合が御座いますのでご了承下さい。
※現在PDFは刷新中な為、正しい情報はWebをご参照ください。

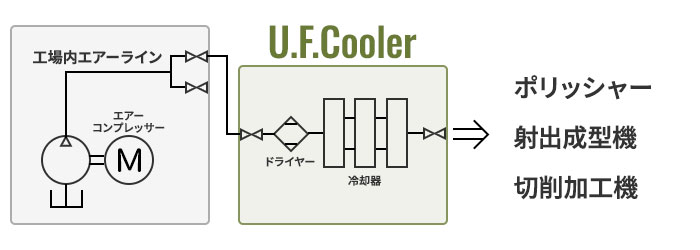

エアーフローチャート
ユー・エフ・クーラー
5つのポイント
-
01
- 自動車の塗装、補修に
- 別売りの特殊電動ポリッシャーを使ってより短時間の仕上げを実現。
-
02
- プラスチック成型の冷却サイクル短縮に
- 別売りの成型機用吹き付け装置を使って成型サイクルの短縮が計れます。
-
03
- 工作機械、木工機械などのワーク、ツールの発熱抑制、品質向上に
- 昨今、機械加工現場においてクーラントの廃液処理や作業者への健康上の影響、火災発生の危険性などの問題から従来の湿式切削から乾式切削（冷風切削）への転換が測られております。特に他社品と違い冷風のみ発生させるため周辺温度を上げずにまたＮＣ旋盤をはじめとした自動機にも組み込み易くなっております。また加工精度のでにくいプラスチック材や発火の危険性のあるマグネシウム材等の高能率加工に期待されます。
-
04
- 食品加工、保管の安全性向上に
- 位の冷風を提供することで食品の安全面に寄与できます。
-
05
- 電子部品、配電盤、ＩＴラインに
- ピンポイントで重要部分の発熱トラブルを防ぎます。
| 型式 | ECA-11A | ECA-08A | |
|---|---|---|---|
| 電源 | AC3φ 200V 50/60Hz | AC3φ 200V 50/60Hz | |
| 媒体 | 常温の空気（+40℃以下） | 常温の空気（+40℃以下） | |
| 標準空気量 | 300ℓ／min | 170ℓ／min | |
| 標準空気圧力 | 0.3～0.5 MPa | 0.3～0.5 MPa | |
| 標準空気温度差 | 60゜ | 60゜ | |
| 冷凍機定格出力 | 1.5kw（0.75+0.75） | 0.75kw | |
| 配管接続 （空気冷却機本体) |
空気入口 | 1/28 又はハイカプラ | 1/28 又はハイカプラ |
| 低温空気出口 | 1/28 又はハイカプラ | 1/28 又はハイカプラ | |
| ドレン | 13A | 10A | |
| 外形寸法 | 幅（mm） | 560 | 360 |
| 奥行（mm） | 900 | 570 | |
| 高さ（mm） | 1700 | 1300 | |
| 製品重量（kg） | 250kg | 100kg | |
